Voda ulazi u metar s ulaza tijela brojila i utječe na kotač lopatica na vrhu lopatice lopatica kako bi se okrenula. Rotacija kotača lopatice (proporcionalna brzini protoka vode) prenosi se izravno na središnji stupanj prijenosa u registru s vakuumom magnetskom spojem. Zapečaćeni registar totalizira i ukazuje na volumen vode koji prolazi kroz mjerač.
* Za toplu ili hladnu vodu
* Mala, lagana
* Mesingano tijelo ili plastično tijelo, neobavezno
* Mesingano tijelo može biti obojeno ili nikl obloženo
* Visoka točnost
* Pulsna jedinica (trska sklopka) za sustave daljinskog očitavanja
* Standardni 1 puls po 10 litara
* Za mjerenje potrošnje pojedinih stanova
* Za horizontalnu i vertikalnu instalaciju
* ISO4064: 1993 Klasa B/klasa C
* ISO4064: 2005 R80/R160
Radni uvjeti
<0.063MPa(R80/R100)
Točnost
|
Nominalni
Veličina DN (mm) |
Klasa
mjerenje |
Preopterećenje
brzina protoka QS (M3/H) |
Stalan
brzina protoka QP (M3/H) |
Prijelazni
brzina protoka qt (l/h) |
Minimum
brzina protoka Qmin (l/h) |
|
15
|
B
|
3
|
1.5
|
120
|
30
|
|
20
|
B
|
5
|
2.5
|
200
|
50
|
|
Veličina
(mm)
|
Duljina (mm)
L
|
Širina (mm)
W
|
Visina (mm)
H
|
Spojnica
D
|
Težina
(Kg)
|
|
15
|
110
|
77
|
73
|
G 3/4 B
|
0.57
|
|
20
|
165
|
77
|
80
|
G 1 B
|
0.67
|

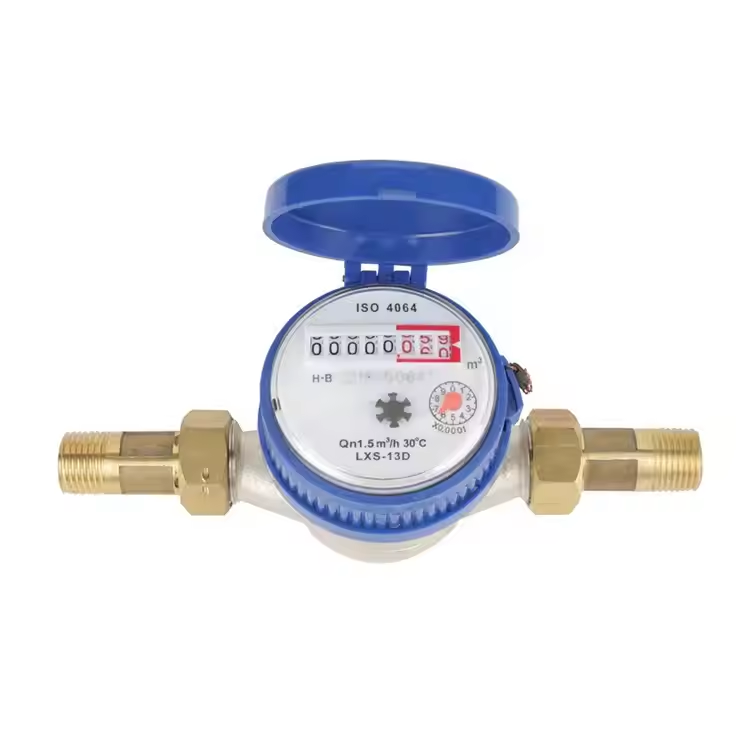

Pojedinosti slike
Princip rada
Voda ulazi u tijelo brojila kroz ulaz i vodi se posebnim protočnim kanalom kako bi se stvorio jedan, koncentrirani mlaz vode. Ovaj mlaz vode velike brzine utječe na rotor, uzrokujući da se okreće. Brzina rotacije rotora proporcionalna je protoku vode. Rotacijsko gibanje se zatim prenosi na mehanizam brojača kako bi se akumuliralo i pokazalo ukupni volumen vode koja prolazi kroz metar.
Značajke proizvoda
Jednostavna struktura: U usporedbi s multi-Jet mjeračima vode, ima manje unutarnjih komponenti, što proizvodnju čini lakšim, a troškovi niže.
Pogodno za scenarije malih protoka: Dobro se snalazi u mjerenju malih i srednjih protoka vode, s dobrom osjetljivošću pri malim protokom, što ga čini prikladnim za scenarije s relativno stabilnom potrošnjom vode.
Kompaktna veličina: Ukupna struktura je pojednostavljena, zauzima manje prostora, što je prikladno za ugradnju u uskim cjevovodima ili prostorima s ograničenim uvjetima ugradnje.
Isplativ: Zbog svog jednostavnog procesa proizvodnje i manje dijelova, troškovi proizvodnje i održavanja relativno su niski, što ga čini isplativim izborom za osnovne potrebe za mjerenjem vode.
Tehnički standardi
Slično kao i više-mlazni vodeni brojili, jedno-mlazni vodeni brojili također su u skladu s međunarodnim standardima kao što je ISO 4064, osiguravajući njihovu točnost mjerenja i stabilnost performansi. Njihova razina točnosti obično se klasificira u različite razrede kako bi se ispunili zahtjevi različitih scenarija aplikacija.
Scenariji prijave
Uglavnom je primjenjivo na okruženja za potrošnju vode malih razmjera, poput pojedinačnih kućanstava, malih stanova ili sustava vodoopskrbe s malim protokom. Međutim, zbog karakteristika jednog mlaza vode, njegova stabilnost mjerenja pod velikim fluktuacijama protoka nešto je inferiorna od one u multi-mlaznom vodenom brojilu, tako da se manje koristi u scenarijima s velikim i nestabilnim protocima vode.
